Wkręty samogwintujące z płaskim ogonem i ostrym ogonem: różnice w zakresie formowania gwintów

Dwie wkręty samogwintujące mogą wyglądać niemal identycznie w koszu, a mimo to zachowywać się zupełnie inaczej na linii montażowej. Różnica zwykle zaczyna się na ogonie, na końcu trzonu naprzeciwko głowy. Płaska śruba ogonowa kończy się tępą, fazowaną powierzchnią czołową, podczas gdy ostra śruba ogonowa kończy się stożkowym czubkiem. Ten pojedynczy wybór geometrii decyduje o tym, czy wymagany jest otwór prowadzący, jak szybko zaczyna się wkręcanie śruby i jaki moment napędowy przejmuje złącze, zanim coś ulegnie awarii.

Geometria opowiada jednak tylko połowę historii. Materiał znajdujący się za końcówką wraz z zastosowaną wobec niej obróbką cieplną decyduje o tym, czy nitki uformują się czysto w podłożu, czy też je rozbiorą.

Co właściwie robi ogon śruby samogwintującej

W terminologii elementów złącznych ogon jest końcowym końcem trzpienia i decyduje o tym, jak śruba wchodzi do przedmiotu obrabianego.

• Płaski ogon: trzon kończy się płaską lub lekko sfazowaną powierzchnią. Śruba nie posiada punktu przekłucia i ma wejść we wstępnie wywiercony, wycięty lub uformowany otwór, a następnie uformować lub przeciąć pasujący gwint wewnątrz tego otworu.
• Ostry ogon: trzon zwęża się do stożka. Ostrze działa jak materiał startowy, wypierający lub tnący, dzięki czemu w wielu podłożach gwinty prowadzące sprzęgają się bez konieczności oddzielnego etapu wiercenia.

Ponieważ ostry koniec ogona jest zwężany, jego pierwsze gwinty są niekompletne i pogłębiają się stopniowo w miarę przesuwania się śruby. Płaska śruba ogonowa ma pełniejszy gwint bliżej końca trzpienia, co zmienia zarówno rozkład obciążenia na długości połączenia, jak i kształt krzywej momentu napędowego.

Wybór materiału i obróbka cieplna: prawdziwy czynnik decydujący

Gatunki stali węglowej, takie jak C1022A, są zwykle utwardzane dyfuzyjnie: powierzchnia jest nawęglana do wysokiej twardości, dzięki czemu może przecinać lub tworzyć gwint, podczas gdy rdzeń pozostaje bardziej miękki i twardszy, dzięki czemu śruba nie pęka pod wpływem momentu obrotowego. Różnica między twardością powierzchni a twardością rdzenia sprawia, że ​​mała śruba jest zarówno agresywna, jak i trwała.

Opcje ze stali nierdzewnej zachowują się inaczej i często są źle rozumiane:

• SUS410, martenzytyczna stal nierdzewna: można go hartować i odpuszczać, osiągając twardość zbliżoną do nawęglanej stali węglowej, zapewniając jednocześnie umiarkowaną odporność na korozję.
• SUS304 i SUS316, austenityczne stale nierdzewne: nie można ich wzmocnić poprzez hartowanie i odpuszczanie. Twardość pochodzi wyłącznie z obróbki na zimno, dzięki czemu pozostają bardziej miękkie i są bardziej podatne na zacieranie się i zdzieranie gwintów.

Rozróżnienie ma największe znaczenie przy ostrej końcówce. Grot ten ma bardzo mały przekrój poprzeczny, więc wierzchołek nadmiernie hartowany lub niedostatecznie odpuszczony może pęknąć podczas jazdy, natomiast wierzchołek niedostatecznie hartowany po prostu załamuje się i nie chce się uruchomić. Śruby z płaskim ogonem rozkładają naprężenia napędowe na większym obszarze, ale ich długi gwint oznacza, że ​​głębokość obudowy musi pozostać stała na całej długości gwintu.

Zachowanie podczas tworzenia gwintu z płaskim ogonem

Płaska śruba ogonowa to element mocujący o kontrolowanym połączeniu. Ponieważ nie może przebić przedmiotu obrabianego, średnica i jakość otworu określają warunki formowania gwintu. W blasze otwór jest zwykle dziurkowany lub wiercony nieco poniżej nominalnego rozmiaru gwintu, a śruba toczy się lub wycina własny gwint w ściance tego otworu. W przypadku tworzyw sztucznych i odlewów ciśnieniowych ten sam wynik osiąga się za pomocą formowanego otworu rdzeniowego.

Konsekwencje są przewidywalne: początkowy moment obrotowy jest wyższy, ponieważ pełny profil gwintu łączy się natychmiast, długość połączenia jest łatwa do kontrolowania, a złącza można demontować i ponownie montować przy znacznie mniejszych uszkodzeniach, niż spowodowałoby to ostre zakończenie. Wkręty z płaskim ogonem są również naturalnym wyborem, gdy wkręt przechodzi przez pierwszy panel i musi tworzyć gwint w nakrętce, występie lub grubszej drugiej warstwie.

Wkręty samogwintujące z płaskim ogonem do otworów metalowych i nieprzelotowych Tępy, płaski ogon pasuje do wstępnie nawierconych otworów w metalu, otworów nieprzelotowych i prac związanych z dnem, z głowicami płaskimi lub okrągłymi oraz opcjami ze stali węglowej lub nierdzewnej. Zobacz produkt →

Zachowanie związane z tworzeniem gwintu przez ostry ogon

Ostra śruba ogonowa zamienia kontrolę na prędkość. Punkt lokalizuje się, odpycha materiał na bok i przyciąga pierwsze nitki do kontaktu, dzięki czemu nie jest konieczna osobna operacja wiercenia w drewnie, płycie wiórowej, cienkiej blachy i wielu tworzywach sztucznych. Kompromis polega na tym, że podłoże musi przyjąć wyparty materiał. W gęstym, twardym drewnie lub grubej stali punkt nie ma miejsca, w którym może przemieszczać materiał, a moment napędowy gwałtownie wzrasta.

Konstrukcje z ostrymi końcówkami również koncentrują naprężenia, ponieważ stożkowa końcówka przenosi mniej materiału, a obciążenia tworzące gwint skupiają się na małej objętości hartowanej stali. W tym przypadku krytyczna staje się kontrola głębokości łuski: zbyt płytka łuska powoduje odkształcenie ostrza, zbyt krucha łuska powoduje odpryskiwanie ostrza.

Wkręty samogwintujące z łbem stożkowym i ostrym punktem Te śruby z łbem stożkowym z wgłębieniem krzyżowym, idealne do wstępnie nawierconych zespołów metalowych, nacinają gwinty i rozprowadzają siłę zacisku w obudowach budowlanych, meblach i urządzeniach. Zobacz produkt →

Śruby z płaskim ogonem i ostrym ogonem obok siebie

Poniższa tabela podsumowuje różnice, które mają największe znaczenie podczas prac nad specyfikacją.

Jak obróbka cieplna wspomaga spójne formowanie gwintu

Wydajność formowania gwintu jest w równym stopniu wynikiem obróbki cieplnej, jak i wynikiem projektu. Nawęglanie tworzy twardą warstwę powierzchniową, hartowanie blokuje transformację, a odpuszczanie przywraca wystarczającą wytrzymałość rdzenia, aby wytrzymać moment obrotowy instalacji. Głębokość obudowy, twardość powierzchni i twardość rdzenia muszą być zawarte w oknie, a to okno jest najłatwiejsze do utrzymania, gdy atmosfera pieca i profil temperatury powtarzają się z partii na partię.

Dlatego też sprzęt procesowy stoi bezpośrednio za jakością elementów złącznych. Piece do nawęglania i odpuszczania w kontrolowanej atmosferze z odpowiednio określonego zakresu sprzęt do obróbki cieplnej utrzymuj jednakową głębokość opakowania w całej partii produkcyjnej, a nie tylko w próbce. Badania twardości i badania mgły solnej potwierdzają następnie, że warstwa powierzchniowa zachowuje się zgodnie z przeznaczeniem.

Dopasowanie typu i materiału końcówki do podłoża

Decyzja materiałowa powinna podążać za podłożem, a nie odwrotnie.

• Cienka blacha stalowa, około 0,5 do 1,5 mm: najszybsza jest śruba ze stali węglowej hartowanej z ostrym ogonem; płaska śruba ogonowa nadaje się do zastosowań, w których większy jest zdefiniowany otwór prowadzący i schludne połączenie gwintu.
• Stal powyżej około 2 mm: użyj płaskiej śruby ogonowej w wywierconym otworze prowadzącym lub śruby samowiercącej. Ostra śruba samogwintująca będzie walczyć.
• Drewno i płyta wiórowa: ostre konstrukcje ogona, najlepiej z żebrem tnącym lub ogonem typu 17, redukują rozdwajanie się w pobliżu krawędzi i końcówek.
• Tworzywa sztuczne i odlewy ciśnieniowe: płaska śruba ogonowa w uformowanym otworze rdzenia ogranicza naprężenia i pękanie obręczy.
• Usługa korozyjna: SUS410, gdzie wymagana jest twardość, SUS304 lub SUS316, gdzie dominuje odporność na korozję, a warunki jazdy pozostają łagodne.

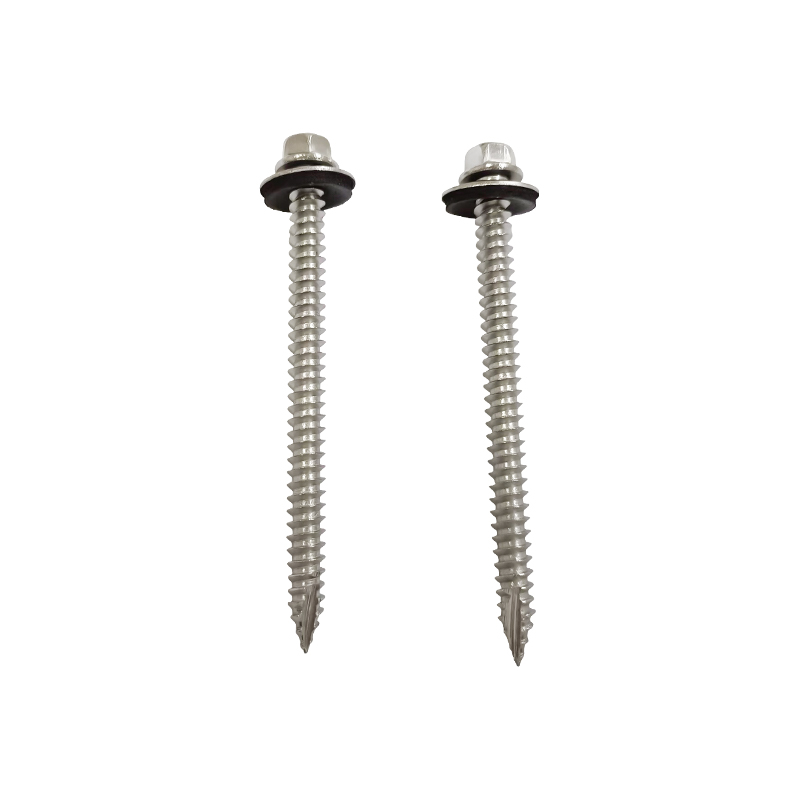

Wkręt samogwintujący z łbem sześciokątnym typu 17 z podkładką EPDM W przypadku metalowych pokryć dachowych i okładzin zewnętrznych wkręt SUS410 wykorzystuje gwint wzmacniający i podkładkę uszczelniającą, aby poprawić połączenie i zapobiec wnikaniu wilgoci. Zobacz produkt →

Typowe rodzaje awarii i ich istotne przyczyny

Często zadawane pytania

Wybór pomiędzy wkrętem samogwintującym z płaskim ogonem a wkrętem z ostrym ogonem sprowadza się do tego, jak powinno uformować się połączenie. Ostry ogon optymalizuje szybkość instalacji i zdolność samostartu, pod warunkiem, że podłoże może przyjąć przemieszczony materiał, a ostrze ma za sobą odpowiednią głębokość obudowy. Płaski koniec optymalizuje jakość zazębienia, przewidywalność momentu obrotowego i możliwość ponownego użycia, pod warunkiem prawidłowego przygotowania otworu. W obu przypadkach gatunek i obróbka cieplna końcówki decydują o tym, czy zamierzenia projektowe przetrwają produkcję.

Aby uzyskać szerszy pogląd na klasyfikację i zastosowanie tych elementów złącznych, zapoznaj się z tym przeglądem rodzaje i wybór wkrętów samogwintujących to przydatna lektura towarzysząca.
